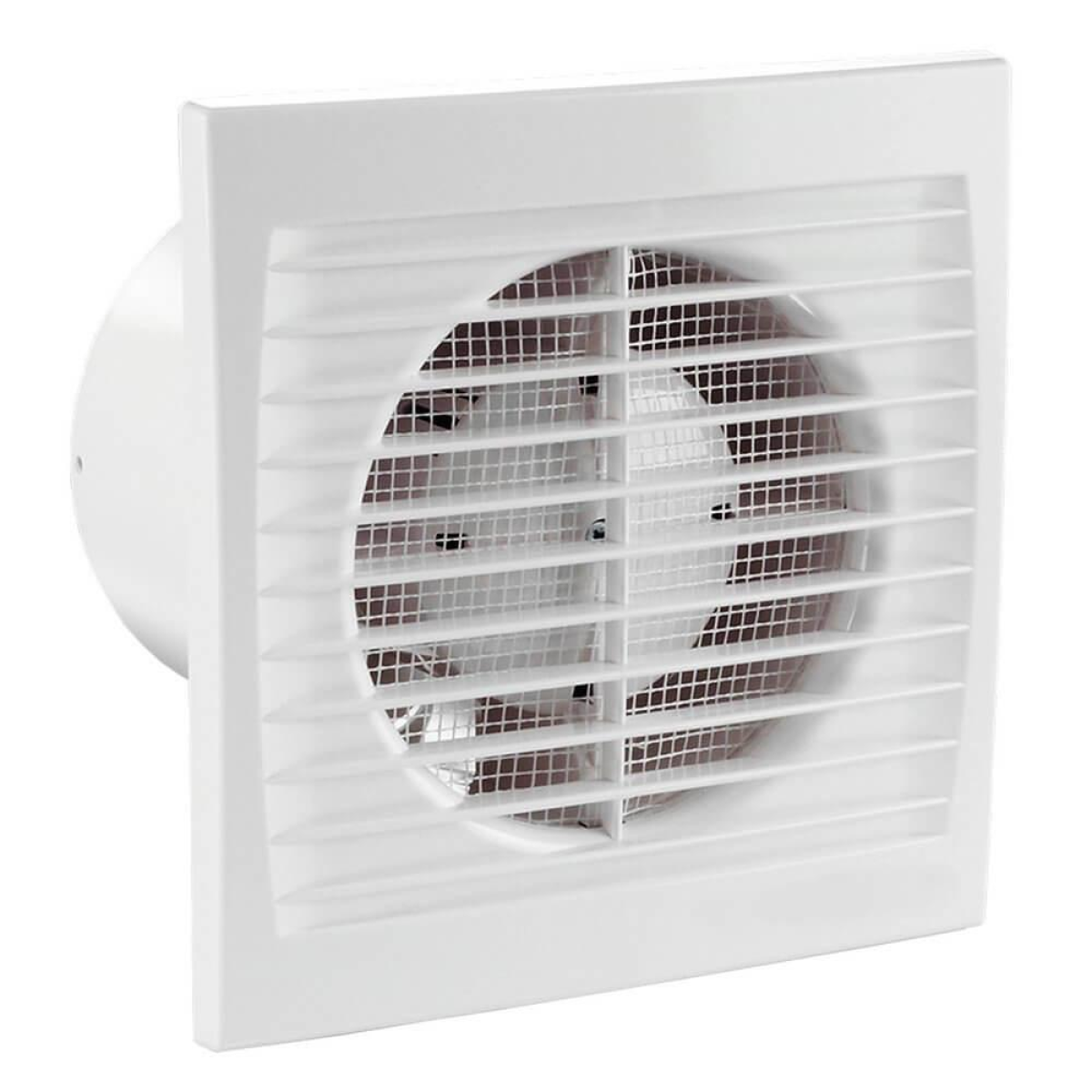

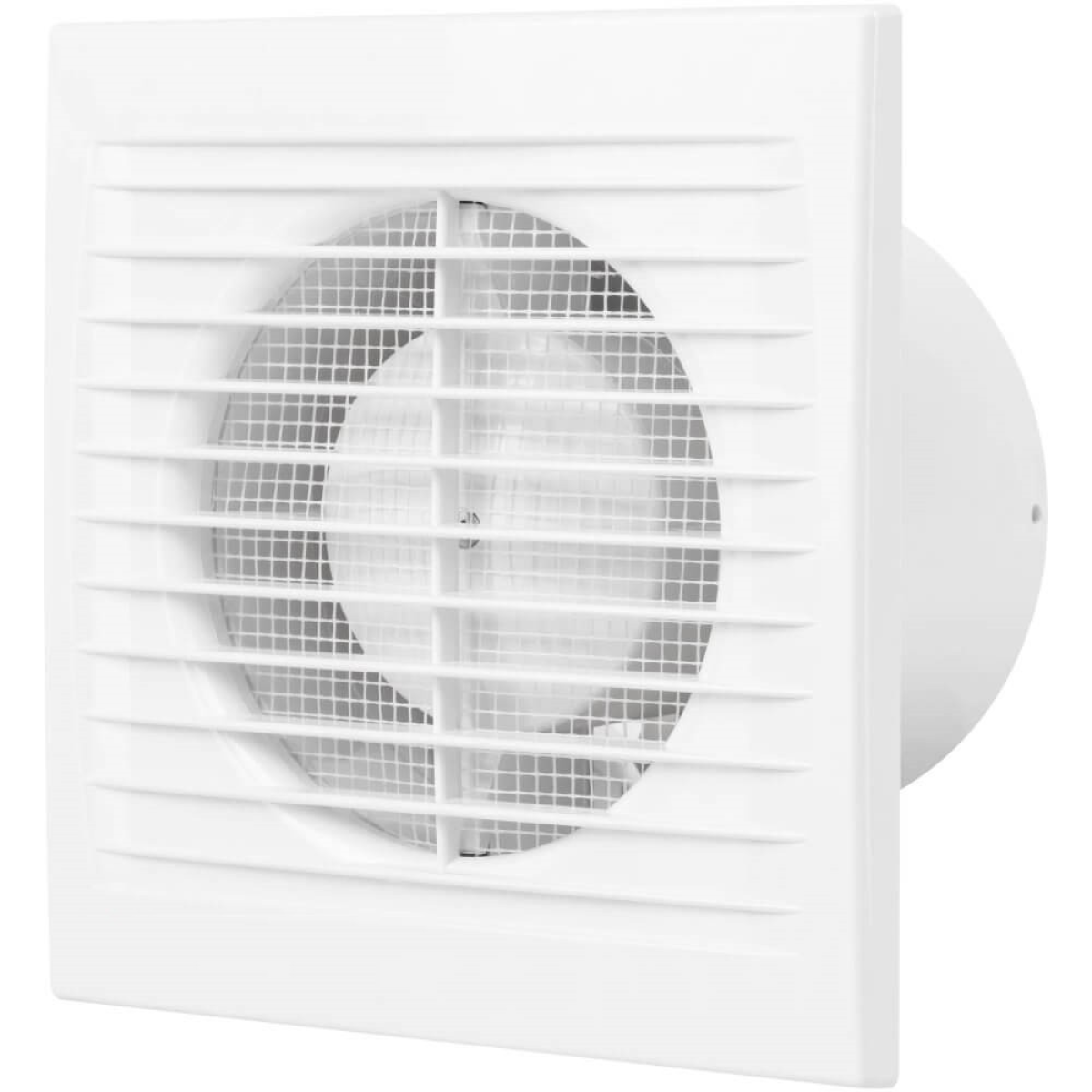

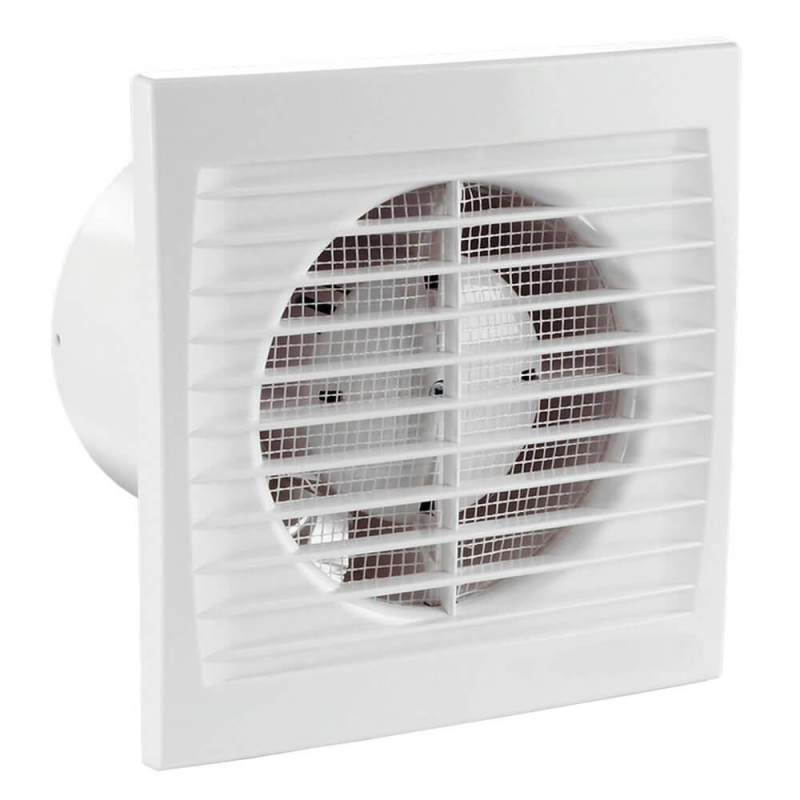

Витяжний вентилятор із таймером Домовент 150 СТ використовується для витяжної вентиляції у приміщеннях квартири, будинку. Встановлюється у витяжний канал безпосередньо або через повітропровід. Забезпечує видалення повітря з продуктивністю 286 м-коду 3 /год, споживання не перевищує 24 Вт на годину.
Вбудований таймер вимикає вентилятор не відразу після спрацьовування вимикача, а із затримкою за часом. Час можна виставити від 2 до 30 хвилин самостійно. Наприклад, людина виходить із кухні і натискає на вимикач. Вентилятор продовжує працювати встановлений час, а потім вимикається.
Технічні характеристики
| Параметр | Величина |
| Напруга, | 220 |
| Частота струму, Гц | 50 |
| Максимальна потужність, Вт | 24 |
| Продуктивність, м 3 /год | 286 |
| Струм, А | 0,13 |
| Швидкість обертання, хв -1 | 2300 |
| Рівень шуму з відривом 3 м, дБ(А) | 44 |
| Вага, кг | 0,93 |
| Захист, клас | IP34 |
| Розмір патрубка, мм | 150 |
Габаритні розміри
| Розміри | ∅D | B | H | L | L1 |
| мм | 150 | 205 | 165 | 132 | 14 |
Принцип роботи вентилятора з таймером
Вентилятор із таймером активується зовнішнім вимикачем, це може бути вимикач освітлення.
Схема підключення
До клемної колодки в даній модифікації вентилятора необхідно підвести такі дроти:
- пряма фаза до клеми L
- фаза через вимикач світла до клеми LT
- нуль до клеми N
Конструкція
- Тонка лицьова панель
- Сітка від комах
- Корпус та крильчатка вентилятора виготовлені з інженерного пластику АБС. Матеріал стійкий до пошкоджень, ультрафіолету.
- Аеродинамічна форма крильчатки зменшує споживання та збільшує термін служби
- Ступінь захисту ІР 34.
- Двигун обладнаний захистом від перегріву.
Як керувати
Вентилятор можна включати:
- за допомогою стандартного вимикача, наприклад, поєднаного з освітленням
регулятори купуються окремо.
Як встановлювати
Витяжний вентилятор можна встановити безпосередньо в отвір вентиляційної шахти або за допомогою невеликого повітроводу. Допускається монтаж у стелю. При віддаленому монтажі всі стики необхідно герметизувати за допомогою герметика, хомутів.
Як обслуговувати
Побутові вентилятори потребують періодичного обслуговування. Обслуговування полягає в періодичній перевірці клемного стану з'єднання, очищення крильчатки та корпусу вентилятора. Очищення пластикових деталей необхідно проводити за допомогою м'якої тканини та мильного розчину. Після очищення дати деталям висохнути.
Все сервісне обслуговування здійснюється при вимкненому живленні.
Характеристики
| Гарантійний термін |
24 |
| Стан |
Нове |
| Рівень шуму |
44 |
| Частота |
50 |
| Вага |
0.93 |
| Глибина |
132 |
| Ширина |
205 |
| Потужність |
24 |
| Колір |
Білий |
| Витрата повітря |
286 |
| Клас захисту корпусів електронного обладнання |
IP34 |
| Розмір патрубка |
150 |
| Шнурковий вимикач |
Так |
| Швидкість обертання |
2300 |
| Необхідний діаметр повітроводу |
150 |
| Монтажна глибина зовнішньої частини |
118 |
| Монтажна висота зовнішньої частини |
14 |
